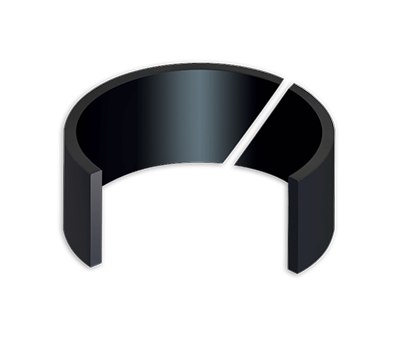

18K e 19K Anéis de Desgaste Divididos

Cintas guias substituíveis de alto desempenho para cilindros

As cintas guias de suporte substituíveis da Chesterton® são a solução para evitar retrabalhos dispendiosos em equipamentos hidráulicos ou pneumáticos. Evitam o contato entre partes metálicas em movimento e ajudam a prolongar a duração do equipamento. Fabricadas de resina poliimídica termoplástica reforçada com fibra de vidro, essas cintas guia reduzem o movimento radial, ajudando a aumentar a duração dos selos. As propriedades físicas excepcionais e os lubrificantes incorporados ao material tornam este produto adequado para aplicações dinâmicas e estáticas em hastes ou êmbolos.

  • Material de alta estabilidade térmica e capacidade de carga equivalente ao bronze, apesar de ser mais barato e oferecer excelente desempenho em aplicações hidráulicas.
  • Cintas guias de suporte substituíveis evitam o contato metal com metal e prolongam a duração do equipamento.
  • Reduz o movimento radial, aumentando a duração do selo.
  • Projeto partido minimiza o tempo de substituição.
Material (Designação) Limites dimensionais mm (pol.) Temperaturas °C (°F) Tensão de Compressão bar (psi) ASTM D695 Limites de Velocidade m/s (pés/min)
AWC650 (Acetal) 6 – 381 (1/4 - -30 – 90 (-20 – 200) 552 (8.000) 3 (600)
AWC660 (40% Glass-Filled Nylon) Até 508 (Até 20) -40 – 121 (-40 – 250) 1588 (23.000) 1.25 (250)
Material (designación)Intervalo de tamaños mm (pulg)Temperatura °C (°F)Presión bar (psi)Velocidad m/s (ft/min)
AWC660 40% Glass-filled Nylon to 400 (to 15.750) - 40 to 121 (- 40 to 250) 158.8 (23,000) 158.8 (23,000) 1.25 (250)​
Seção Transversal (S), mm Altura (H1), mm Faixas de variação dos diâmetro externos (OD), mm
0.125 0.375 1 – 4
0.125 0.500 1.5 – 6
0.125 0.750 3.5 – 8
0.125 1.0004 – 20
