22KN5 Interlock

Selo de lábio partido de alta performance para aplicações rotativas e oscilatórias de alta carga.

Aprovado em aplicações em todo o mundo, o desenho desse selo partido aumenta significativamente a confiabilidade, mantendo a água e contaminantes fora do cubo e selando os lubrificantes para evitar a contaminação ambiental.

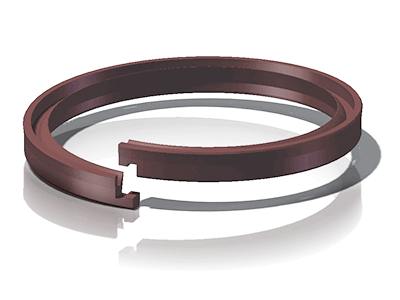

O Selo Partido Chesterton para Munhões de Pás de Acionamento de Turbinas Kaplan tem um desenho de intertravamento que impede que a união se separe; também usa carga de instalação e a pressão de trabalho para unir as extremidades cortadas.
Diferentemente dos conjuntos de anéis V empilhados padrão, essas vedações são projetadas com um desenho de lábio alargado de ataque positivo que lhes permite ajustar e compensar automaticamente as variações radiais da seção transversal. Esse recurso ajuda a evitar a queda da pá, que muitas vezes causa problemas de confiabilidade.

  • Tempo de parada reduzido: não é necessário remover as pás.
  • Apenas dois anéis de vedação são instalados (diferente dos sets com padrão com muitos anéis).
  • O selo mantém a pressão de carga durante o posicionamento das pás.
  • A lubrificação do selo interno permite o movimento rotativo do eixo com quase nenhum atrito.
  • A pá e o selo mantêm suas posições para máxima vedação.
  • Feito sob encomenda: a geometria e as dimensões do selo são desenhados de acordo com o arranjo e as dimensões reais do equipamento.
  • Configuração back-to-back: veda os contaminantes fora do hub e mantém o lubrificante dentro.
  • Projeto robusto: evita alongamentos, deformações e torções excessivas dos anéis de selagem durante a instalação.
  • Múltiplos ponto de contato no lado estático do selo: no caso de superfície do alojamento dos selos estar desgastada ou corroída, os vários pontos de contato podem proporcionar selagem mais efetiva.
Material (Designação)Limites dimensionais mm (pol.)Temperatura °C (°F)Limite de Pressão bar (psi)Limite de Velocidade m/s (pés/min)
AWC800 (UE)6 a 2.540 (1/4 a 100)-50 a 85 (-60 a 185)1,035 (15,000) 1 (200)

Productos relacionados

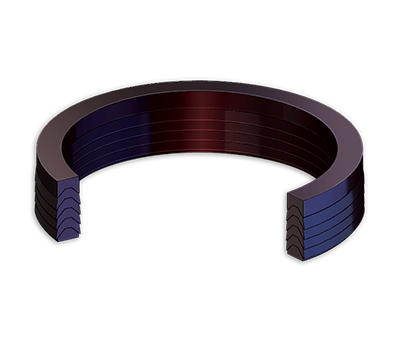

Selo para Haste Chesterton 27K
