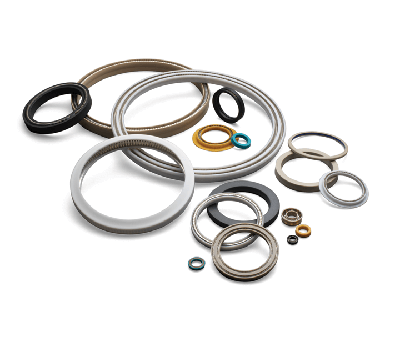

As selos energizadas normalmente consistem em uma camisa polimérica e uma mola de metal que fornece uma carga consistente em toda a circunferência da selos para criar uma condição de selos confiável entre a camisa e o equipamento. A pressão do sistema cria uma força de selos adicional entre a camisa e a caixa de selos. Nesta combinação, a mola força as bordas da selos em direção às superfícies do alojamento e da haste, enquanto a pressão auxilia a força exercida pela mola.

A tecnologia mais recente da Chesterton e os selos poliméricos energizados com mola de metal especialmente projetados são usinados com precisão para corresponder às dimensões exatas do equipamento em sua fábrica e garantir o máximo desempenho. Quer o desafio da sua aplicação seja selo química, temperatura, velocidade ou pressão extremas, os engenheiros da Chesterton projetarão um produto de alto desempenho para atender às suas necessidades específicas.

• Série 100: Molas Cantilever
• Série 200: molas elípticas
• Série 300: molas helicoidais
• Série 400: Rotativos
• Série 500: anéis em “V” empilháveis

As molas fornecem as seguintes funções:

• Carga de abastecimento para manter a selo
• Compensar o desgaste do selo
• Compensar a excentricidade e tolerâncias do equipamento
• Compensar forças / tensões causadas por mudanças extremas de temperatura

Aplicações

Selos energizados de mola metálica são usados ​​em vários setores com uma ampla gama de aplicações, incluindo compressores, válvulas, bombas, distribuidores, instrumentação, articulações, atuadores, vasos, moldagem por injeção e alimentadores de parafuso.

Selos Energizados com Mola Especial

Além dos projetos padrão, selos de engenharia especiais podem ser projetados e fabricados em curtos períodos de tempo para atender aos requisitos específicos do cliente sob os seguintes critérios:

• Temperaturas: -253 ° C a 315 ° C (-425 ° F a 600 ° F)
• Pressões: De vácuo (10 – 8 Torr) a 414 MPa (60.000 psi)
• Velocidade de superfície: até 25 m / s (5000 fpm)
• Diâmetros: até 2.159 mm (85 pol.)

Desenhos

• Cantilever: aplicativos altamente dinâmicos
• Helicoidal: Aplicações de alta carga, baixa temperatura, estáticas ou de baixa velocidade
• Elíptico: Tolerâncias de equipamento relativamente altas e aplicações em miniatura
• Rolamentos: Projetados para oferecer desempenho superior em condições extremas

Solicite uma consulta para discutir suas necessidades específicas de aplicação.
